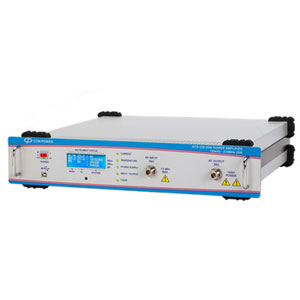

Com-Power ACS-230-25W Amplificatore di Potenza

Com-Power ACS-230-25W Amplificatore di Potenza, 150 kHz – 230 MHz, 25W

L’ACS-230-25W fa parte della serie di amplificatori RF a banda larga di Com-Power, specificamente concepito per l’uso nelle applicazioni di test di immunità EMC. Il modello ACS-230-25W è stato progettato per fornire un elevato guadagno, con efficienza e affidabilità eccellenti, ad un prezzo imbattibile.

È la soluzione di amplificazione perfetta per il test di Immunità Condotta IEC 61000-4-6 (da 150 kHz a 230 MHz), a complemento della linea completa di reti di accoppiamento / disaccoppiamento (CDN) di Com-Power e dei relativi accessori di test e calibrazione.

Con un guadagno di 43 dB, una potenza nominale di 25 Watt, raggiunge facilmente i livelli di test a 3 Vrms o 10 Vrms con qualsiasi rete di accoppiamento conforme (CDN, morsetto EM, sonda di iniezione, ecc.)

L’amplificatore ACS-230-25W è conforme a tutte le richieste specifiche tecniche per i test di conformità IEC 61000-4-6, ma il suo basso costo lo rende accessibile anche come parte di una soluzione di test di pre-conformità.

Com-Power ACS-230-25W Amplificatore di Potenza
Com-Power ACS-230-25W Amplificatore di Potenza DatasheetCom-Power ACS-230-25W Amplificatore di Potenza English Datasheet
Categoria: Tag: ,
Richiedi Informazioni
  • Frequency Range: 150 kHz to 230 MHz
  • Rated Power Output: 25 watts into 2:1 VSWR
  • Gain : 43 dB ±2 dB
  • Input for rated output : 0 dBm (typical)
  • Automatic Safety Shut-off: 30 watts ± 2
  • Power Output @ 1 dB Compression Point: N/A

Input:

  • Impedance : 50 ohms (nominal)
  • VSWR : 1.7 (maximum)
  • Input Signal Modulation Compatibility:: AM, FM, or Pulse modulation
  • Connector: Type N on Front Panel

Output:

  • Impedance    : 50 ohms (nominal)
  • VSWR  : 1.7 (maximum)
  • Harmonic distortion : -20 dBc at 25 watts
  • Mismatch Tolerance: Automatic Safety Shut-off @ VSWR >7
  • Connector   : Type N on Front Panel

Power:

  • AC, Single Phase: 100-240 VAC 50/60 Hz

Display and Interfaces:

  • Front Panel Display (Column 1): Amplifier Current measurement Data
  • Front Panel Display (Column 2): Amplifier Temperature measurement data
  • Front Panel Display (Column 3): Load VSWR, RF Power Input/Output, Gain
  • Remote Interlock (optional) : 2-pin DIN

Mechanical:

  • Cooling : Forced air (self-contained fans)
  • Size: 19” Rack 2U
  • Weight : 25 lbs (11.3 kg)
  • Operating Temperature Range: 0° C to +40° C
