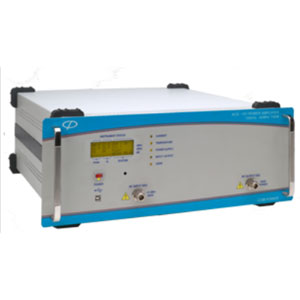

Com-Power ACS-181 Amplificatore di Potenza, 150 kHz – 80 MHz, 100W

L’ACS-181 fa parte della serie di amplificatori RF a banda larga di Com-Power, specificamente concepito per l’uso nelle applicazioni di test di immunità EMC. Il modello ACS-181 è stato progettato per fornire un elevato guadagno, con efficienza e affidabilità eccellenti, ad un prezzo imbattibile.

È la soluzione di amplificazione perfetta per il test di Immunità Condotta IEC 61000-4-6 (da 150 kHz a 80 MHz), a complemento della linea completa di reti di accoppiamento / disaccoppiamento (CDN) di Com-Power e dei relativi accessori di test e calibrazione.

Con un guadagno di 50 dB, una potenza nominale di 100 Watt, raggiunge facilmente i livelli di test a 3 Vrms o 10 Vrms con qualsiasi rete di accoppiamento conforme (CDN, EM Clamp, Injection Probe, ecc.). L’amplificatore ACS-181 soddisfa tutte le specifiche tecniche richieste per i test di conformità IEC 61000-4-6, ma il suo basso costo lo rende accessibile anche come parte di una soluzione di test di pre-conformità.

Com-Power ACS-181 Amplificatore di Potenza 150 kHz – 80 MHz 100W
Com-Power ACS-181 Amplificatore di Potenza DatasheetCom-Power ACS-181 Amplificatore di Potenza English Datasheet
Categoria: Tag: ,
Richiedi Informazioni
  • Frequency Range: 150 kHz to 80 MHz
  • Rated Power Output: 100 watts into 2:1 VSWR
  • Gain: 50 dB ±2 dB
  • Input for rated output: 0 dBm (typical)
  • Automatic Safety Shut-off: 125 watts ± 2
  • Power Output @ 1 dB Compression Point: N/A

Input:

  • Impedance: 50 ohms (nominal)
  • VSWR: 1.7 (maximum)
  • Input Signal Modulation Compatibility: AM, FM, or Pulse modulation
  • Connector: Type N on Front Panel

Output:

  • Impedance: 50 ohms (nominal)
  • VSWR: 1.7 (maximum)
  • Harmonic distortion: -15 dBc at 75 watts
  • Mismatch Tolerance: Automatic Safety Shut-off @ VSWR >5
  • Connector: Type N on Front Panel

Power: (Universal)

  • AC, Single Phase: 100-240 VAC 50/60 Hz
  • Display and Interfaces: USB Remote Interface
  • Front Panel Display (Column 1): Amplifier Current measurement Data
  • Front Panel Display (Column 2): Amplifier Temperature measurement data
  • Front Panel Display (Column 3): Load VSWR, RF Power Input/Output, Gain
  • Remote Interlock (optional): 2-pin DIN

Mechanical:

  • Cooling: Forced air (self-contained fans)
  • Size: 19” Rack 4U
  • Weight: 50 lbs (22.6 kg)
  • Operating Temperature Range: 0° C to +40° C
