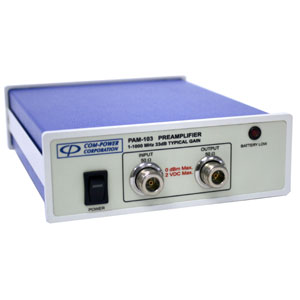

Com-Power PAM-103 Preamplificatore
,

Com-Power PAM-103 Preamplificatore

Il preamplificatore PAM-103 di Com-Power è inteso a migliorare la sensibilità del sistema di misura durante il test di conformità EMC.

Ha una gamma di frequenze da 1 a 1000 MHz. Ha un guadagno di 33 dB. Pertanto, amplifica i segnali precedentemente nascosti sotto il livello del rumore del ricevitore EMI in modo che possa essere visto e misurato.

Il PAM-103 ha una variazione di guadagno di ± 3 dB per l'intera gamma di frequenze per ridurre gli errori di misurazione. Può essere alimentato dalle batterie ricaricabili NimH incluse quando non è disponibile una fonte di alimentazione esterna.

Com-Power PAM-103 Preamplificatore
PAM-103 preamplifier for EMI Emissions TestingPAM-103 preamplifier for EMI Emissions Testing English Database
Categorie: , Tag: ,
Richiedi Informazioni
  • Frequency Range: 1 MHz to 1 GHz
  • Preamplifier Gain: 33 dB (±3 dB)
  • Linear RF Input Range: < -30 dBµV to 89 dBµV
  • POUT @ 1 dB Compression: 18.3 dBm
  • POUT @ 3 dB Intercept (IP3): 32 dBm
  • Noise Figure: < 3.3 dB
  • Input Sensitivity: < -30 dBµV (< 31.6 nV)
  • VSWR (RF Input/Output Ports): 1.69:1 (maximum), 1.25:1 (average)
  • Return Loss (RF Input/Output Ports): 29.5 dB (minimum), 44 dB (average)
  • RF Connectors (Input/Output Ports): 50Ω N-Type (female)
  • Reverse Isolation: >40 dB (output port to input port)
  • Operating Temperature Range: 0° to 40° C (32° to 104° F)
  • Max. RF Input Ratings: 107 dBµV (225 mV), 0 dBm (1 mW), 2 VDC
  • Battery Runtime: >13 Hours (with new, fully-charged batteries)
  • Power Input: 15 VDC, 500 mA (unregulated)
  • Dimensions (Height x Width x Depth): 2.3” x 6.6” x 8.3” (6 cm x 16.7 cm x 21 cm)
  • Weight: 3.2 lbs (1.45 kg)
