Teseq NSG 5071 Inductive Switch Transient Test Circuit


Il NSG 5071 Inductive Switch Transient Test Circuit è progettato esattamente in conformità con l'EMC-CS-2009.1 per gli impulsi di test CI 220 A1, A2-1, A2-2, C1, C2 e RI 130 utilizzando un circuito di test del generatore di transitori induttivo / relè.

L'NSG 5071 mostra anche la Forma d'Onda F CI 260 F in questo circuito di prova che utilizza lo stesso tipo di relè. Questo circuito di prova è definito nell'allegato F per gli impulsi A, C e RI 130 e figura 19-10 per CI 260 Waveform F.

La filosofia di base di questo circuito di prova è una migliore riproducibilità dei transitori di commutazione reali. La riproducibilità di questo circuito di prova non deriva dalle caratteristiche di uscita come nei tradizionali test di immunità automobilistica condotti, ma da un design fisso del generatore che utilizza diversi componenti predefiniti. Molti di questi componenti sono definiti nello standard come “critici” senza alcuna sostituzione consentita. Questi componenti sono usati come richiesto nello standard.

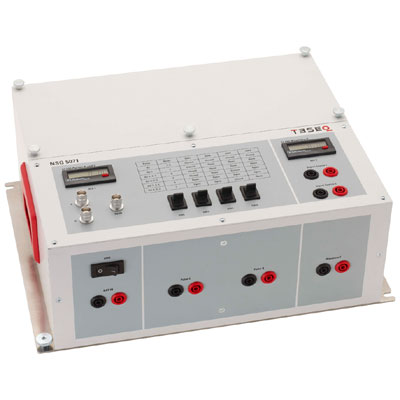

Teseq NSG 5071 Inducitive Switch Transient Test Circuit
Teseq NSG 5071 Inducitive Switch Transient Test Circuit DatasheetTeseq NSG 5071 Inducitive Switch Transient Test Circuit Datasheet English Version
Categoria: Tag: ,
Richiedi Informazioni
  • Designed in accordance to Ford standard EMC-CS-2009
  • Transients disturbances CI 220 A and C pulses
  • CI 260 waveform F
  • User replaceable relays
  • Critical components used (as definied by the standard):
    • Potter and Brumfield KUP-14A15-12
    • 5 μH Osborn Transformer PN 8745
    • 100 mH Osborn Transformer PN 32416
  • DC current:
    • 10 A with supplied relay
    • Up to 30 A with user-installed relay
  • DC voltage 15 V
