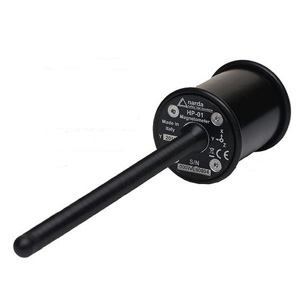

Narda HP-01 Analizzatore di Campi Magnetici Statici

Prodotti » CEM - Campi elettromagnetici » Human Safety » Narda HP-01 Analizzatore di Campi Magnetici Statici

Narda HP-01 Analizzatore di Campi Magnetici Statici


  • Tecnologia allo stato dell’arte con acquisizione simultanea dei tre assi
  • Analisi di campi magnetici statici e in bassa frequenza dalla DC a 1 kHz
  • Misura isotropica con gamma dinamica totale fino a 120dB
  • Analizzatore di spettro FFT Gapless incorporato
  • Misure in conformità alla Direttiva Europea 2013/35/UE e alle linee guida ICNIRP
  • Batteria al litio, ricaricabile, di lunga durata
  • Interfacciamento al misuratore 8053B, NBM 550 e al PC

HP-01 Analizzatore di Campi Magnetici Statici Narda
Narda HP-01 Analizzatore di Campi Magnetici StaticiNarda HP-01 Analizzatore di Campi Magnetici Statici Documentazione Italiana

Descrizione

La HP-01 non è una semplice sonda ma un analizzatore completo ad alte prestazioni la cui interfaccia ottica digitale può essere connessa, tramite cavo in fibra ottica, ad un Personal Computer o ad un misuratore Narda quale 8053B o NBM-550 che fungerà da unità palmare di visualizzazione e controllo.

I circuiti digitali ad alte prestazioni dell’HP-01 elaborano immediatamente i segnali prodotti dal sensore triassiale ad effetto Hall eliminando pertanto qualunque fonte di incertezza dovuta al trasferimento di segnali analogici.

La potenza di elaborazione resa disponibile dai componenti impiegati consente l’analisi dello spettro FFT in modalità Gapless offrendo pertanto la massima garanzia di accuratezza ed affidabilità delle misure.

  • Gamma di frequenze: DC ÷ 1000 Hz
  • Portate: 10 μT ÷ 60 mT (portata inferiore); 10 mT ÷ 10 T (portata superiore)
  • Piattezza in frequenza (valore tipico): 0,5 dB (DC ÷ 1000 Hz)
  • Accuratezza in DC: 1%
  • Metodo di acquisizione: Acquisizione simultanea dei tre assi
  • Metodo di analisi spettrale: FFT Gapless
  • SPAN: 20 Hz, 30 Hz, 100 Hz, 1000 Hz
  • Frequenza minima: Impostabile dall’utente da 0 Hz a SPAN
  • Frequenza massima: Impostabile dall’utente da 0 Hz a SPAN
  • Misura di temperatura e umidità: Da -20 a +55 °C; risoluzione 0,01° e da 0 a 95 %; risoluzione 0.1%
  • Sensore di campo magnetico: Tre dispositivi a effetto Hall in posizione ortogonale
  • Dati di taratura: Interni su E2PROM
  • Batteria interna: 3.7 V / 250 mAh Li-Ion, ricaricabile (autonomia >6 ore)
  • Alimentazione di ricarica: 10 ÷ 15 VDC, I = circa 100 mA
  • Collegamento in fibra ottica: Interfaccia Seriale Ottica 38400/115200 Baud – connettore RP-02 fino a 40 m (USB-OC)
  • Temperatura di funzionamento: Da -20 a +55 °C
  • Umidità relativa di funzionamento: Da 0 a 95 % (in assenza di condensa)
  • Supporto per treppiede: Inserto filettato ¼”
  • Dimensioni: Barra sensore ø 9 mm, L 143 mm; Corpo principale ø 43 mm, L 55 mm; Lunghezza totale 200 mm
  • Peso: 100 g
  • Intervallo di taratura raccomandato: 24 mesi
