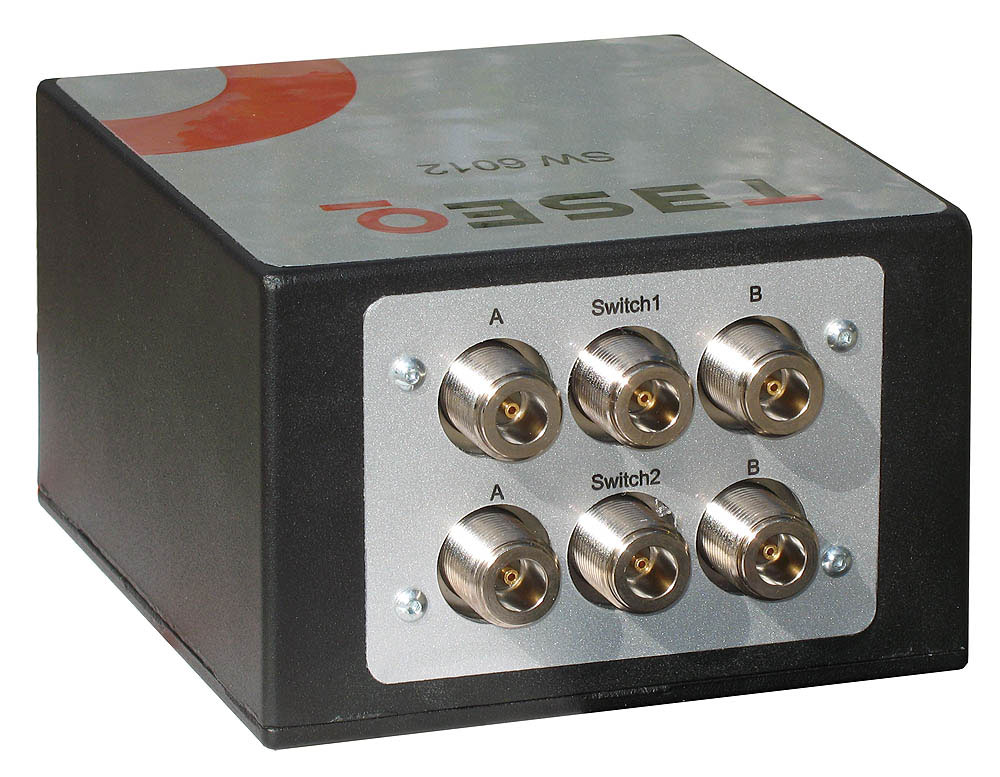

Teseq SW 6012 – RF Switch Solution for ITS 6006


per l’ITS 6006 Manual RF-Switch fino a 12.4 GHz

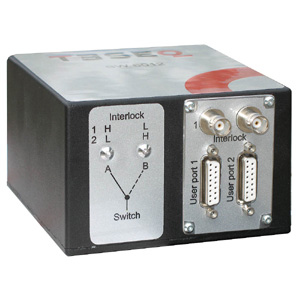

L’SW 6012 di Teseq aggiunge due switch SPDT alla rete di commutazione integrata dell’ITS 6006. È completamente alimentato e controllato dall’ITS 6006. Sono fornite connessioni di interblocco per accendere / spegnere il guadagno dell’amplificatore.

Inoltre, l’SW 6012 viene fornito con un secondo socket di interfaccia utente per varie applicazioni. L’SW 6012 può essere controllato dall’NSG 4070B (l’NSG 4070 e l’NSG 4070A richiedono il SW 4070.).


Teseq SW 6012 - RF Switch Solution for ITS 6006
Teseq SW 6012 - RF Switch Solution for ITS 6006 Datasheet
Richiedi Informazioni
  • Two relays SPDT
  • Low insertion loss
  • High power handling
  • Two models available
  • Power supply: 12 V DC, 300 mA
  • Connector type: Sub-D, 15 pins (for ITS 6006 user port)
  • Response time: typical <20 ms
  • Relay type: 2x SPDT, N sockets 50 Ω
  • Power handling: Cold switching only
