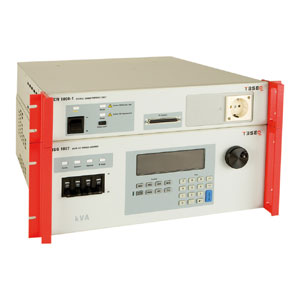

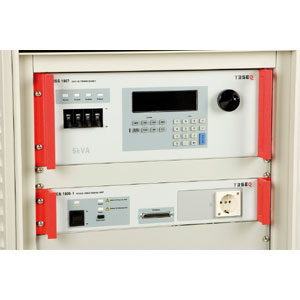

Teseq ProfLine 2105 Sistema Misurazione Harmonic e Flicker


Sistema Monofase 5 kVA di Misurazione Harmonic e Flicker

Il sistema ProfLine 2105 di Teseq è un sistema monofase accurato e flessibile, progettato per misurare armoniche e sfarfalli in conformità con la IEC 61000-3-2 e la IEC 61000-3-3. Il sistema viene fornito completo di una fonte di alimentazione da 5 kVA stabile, precisa e programmabile. Il sistema ProfLine 2015 è quindi pronto per misurare e registrare qualsiasi armonica e sfarfallio creata dall’EUT.

Una vasta gamma di sistemi di sorgente CA di potenza superiore è disponibile in Teseq, consulta le schede tecniche del ProfLine 2105, 2115, 2130 e 2145 per sistemi adatti a potenza maggiore o per funzionamento trifase.

Le misurazioni vengono effettuate utilizzando precisione, senza carico, trasformatori di corrente ad effetto hall attivi collegati tramite un cavo dedicato a una scheda di acquisizione dati (DAQ) multicanale veloce installata all’interno di un PC.

Per misurare simultaneamente sia la corrente che la tensione, vengono utilizzati un canale di misurazione della tensione e tre di corrente. I calcoli vengono effettuati utilizzando il software Teseq dedicato (WIN 2100) per determinare le armoniche (classi A-D), inter-armoniche, flicker, dc, dt, dmax, Pst, Plt, corrente di spunto e 24 x dmax.


Teseq ProfLine 2105 Sistema Misurazione Harmonic e Flicker
Teseq ProfLine 2105 Sistema Misurazione Harmonic e Flicker English Datasheet
Richiedi Informazioni
  • Complete test system for IEC 61000-3-2 and -3-3
  • Single phase system up to 16 A
  • Simulated flicker impedance, no need for expensive physical impedance
  • Power source suitable for testing to immunity standards
