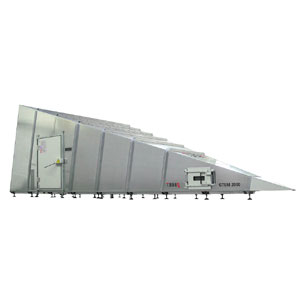

Teseq 2000 Cella GTEM per Emissioni e Test di Immunità


GTEM Cell for Emissions and Immunity Testing

Un GTEM (Gigahertz Transverse Electro Magnetic) è un sito che esegue sia l’immunità irradiata che il test delle emissioni in un unico ambiente controllabile e schermato. Il test GTEM è più veloce con alta precisione ed eccellente riproducibilità.

In linea di principio, la cella GTEM è una linea coassiale che si espande piramidalmente e ha un’impedenza di 50 Ω. Alla sua estremità, la linea è terminata da una combinazione di resistenze di terminazione e assorbitori RF.

Il GTEM 2000 ha un’altezza massima del setto di 2000 mm ed è adatto per test di emissioni e immunità.


Teseq 2000 GTEM Cella per Emissioni e Test di Immunità
Teseq 2000 GTEM English Datsheet
Richiedi Informazioni
  • Emissions and immunity testing in a single, shielded environment
  • Meets basic standard: IEC/EN 61000-4-20
  • Meets standards for emissions testing: CISPR 14-1, IEC 61000-6-3 and IEC 61000-6-4 for EUTs without connected cables
  • Meets standards for immunity testing: EN 60118-13
  • Ideal for design qualification and pre-certification
  • Max. septum height: 2000 mm
  • Septum height at marker position: 1732 mm
  • Dimension (LxWxH): 8.95 x 4.62 x 3.24 m
  • Weight: approx. 2500 kg
  • Height H1 of cell corpus: 3.05 m
