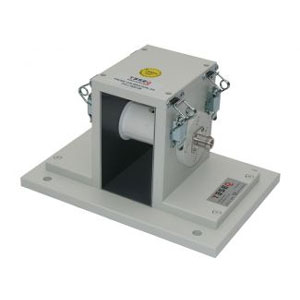

Teseq PCJ 9201 Calibration Jig for Current Probes


Il PCJ 9201 è un jig di calibrazione per sonde di corrente che soddisfa tutti i requisiti e fornisce inoltre un modo di risparmiare per misurare la perdita di inserzione di sonde di rilevamento di corrente e
sonde di monitoraggio. Il VSWR potenziato offre misure fino a 400 MHz.


PCJ 9201 Calibration Jig for Current Probes
PCJ 9201 Calibration Jig for Current Probes
Richiedi Informazioni
  • Frequency range: DC up to 400 MHz
  • Nominal impedance: 50 Ω
  • VSWR (without the current probe installed in the jig, typical values in the graph):
    • 10 kHz = =1.10 : 1
    • 1 MHz = =1.10 : 1
    • 10 MHz = =1.14 : 1
    • 30 MHz = =1.22 : 1
    • 100 MHz = =1.50 : 1
    • 200 MHz = =2.00 : 1
    • 300 MHz = =2.75 : 1
    • 400 MHz = =3.50 : 1
  • Calibration jig for current probes
  • Meets ISO 11452-4, RTCA/DO-160 section 20, MIL-STD-461 and IEC/EN 61000-4-6
  • Ruggedly designed
  • Enhanced VSWR up to 400 MHz
