Teseq LNA 6900 Amplificatore Low Noise, 9 kHz – 2 GHz


Il Modello LNA 6900 di Teseq è un amplificatore a basso rumore (LNA, low-noise amplifier), con un guadagno di 25 dB che coprono la gamma di frequenza nominale da 9 kHz a 2 GHz e può essere utilizzato fino a 4 GHz.

Con il suo elevato guadagno e il basso livello di rumore, aumenterà sensibilmente la sensibilità di praticamente tutti gli analizzatori di spettro e altri strumenti di misura RF. Tutti gli strumenti di misurazione hanno una “noise figure”, che è una misura di quanto è buono lo strumento per misurare i segnali di basso livello; più bassa è questo numero, meglio è, anche se il livello di segnale più basso sarà ancora regolato dalla larghezza di banda di misurazione.

Un tipico analizzatore di spettro può avere una “noise figure” di 20 dB o più, mentre un tipico ricevitore può averne una di 10 dB. Il preamplificatore, invece, ne ha una tipica di 4 dB, il che migliora significativamente le prestazioni a basso livello di tali strumenti, consentendo di vedere i segnali che prima erano mascherati dal rumore.

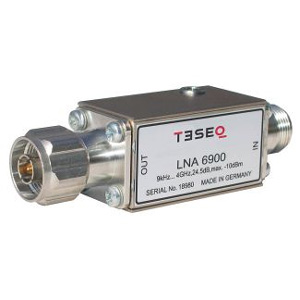

LNA 6900 Amplificatore Low Noise Teseq da 9 kHz a 2 GHz
LNA 6900 Amplificatore Low Noise Teseq Datasheet Inglese
Richiedi Informazioni
  • Frequency range: 9 kHz to 2 GHz (nominal range), 9 kHz to 4 GHz (utilizable range)
  • Gain: typ. 25 dB
  • Gain flatness: +0.5 / -3 dB
  • RF-Input: N – female, 50 Ω
  • RF-Output: N – male, 50 Ω
  • VSWR  (input): typ.  1.5 (above 20 kHz)
  • Noise figure: typ. 4 dB
  • 1 dB-compression (output): >+12.5 dBm (119.5 dBµV)
  • Intercept point IP3 (output): typ. +33 dBm
  • Max. input (linear): -12.5 dBm (94.5 dBµV)
  • DC-power supply: 11 to 15 V
  • DC-current: approx. 112 mA
  • DC-connector: ODU-female, plus on inner conductors
  • Operating temperature range: 0° to 40°C
  • Storage temperature range: -20° to 60°C
  • Size (W x D x H) (without connectors): 27 mm x 50 mm x 27 mm
  • Size (W x D x H) (including connectors): 28 mm x 95 mm x 27 mm
  • Weight: approx. 127 g
