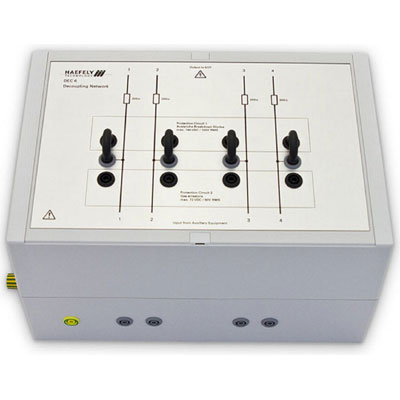

Haefely DEC 6 Decoupling Networks

Decoupling Network for Symmetrical Data and Control Lines

Il DEC 6 viene utilizzato per disaccoppiare l'apparecchiatura ausiliaria da un EUT testato con impulsi da 10 / 700us fino a un picco di 6.6kV. Viene utilizzato per disaccoppiare i dati simmetrici non schermati e le linee di segnale secondo lo standard ITU K.44.

Possono essere testati fino a 4 fili contemporaneamente. Per ottenere la massima flessibilità, nel DEC 6 sono inclusi solo gli elementi di disaccoppiamento e protezione. I circuiti di accoppiamento, che dipendono dall'EUT da testare, possono essere posizionati separatamente nella configurazione di test. È possibile selezionare l'accoppiamento manuale degli elementi di protezione per una migliore protezione dell'attrezzatura ausiliaria.

Gli elementi di protezione predefiniti sono scaricatori di gas e diodi a valanga ripartiti (ABD). Con tali elementi il carico capacitivo sulle linee EUT è ridotto. Gli elementi di disaccoppiamento possono essere selezionati facilmente. È anche possibile testare senza elementi di protezione.
