Teseq CDN 3061 Automated single phase Coupling / Decoupling Networks


Il CDN 3061 Automated single phase Coupling/Decoupling Networks di Teseq è
uno strumento di test facilmente aggiornabile che massimizza l'investimento
iniziale dell'utente. Gli utenti possono selezionare una configurazione CDN
che soddisfi le loro esigenze di test di base con la certezza di poterla aggiornare
a una versione per adattarsi alla diversa compatibilità dei generatori al variare
delle loro esigenze di test.

Il CDN 3061 è progettato per la massima affidabilità in una vasta gamma di
configurazioni di test. La protezione da sovratemperatura, che consente il funzionamento
a breve termine a correnti superiori al valore nominale, impedisce danni ai
componenti interni.

La rete di accoppiamento monofase automatizzata incorpora l'accoppiamento di
sovratensione e scoppio per correnti EUT continue fino a 16 A e soddisfa i requisiti
per lo standard di sovracorrente IEC / EN 61000-4-5: 2005, nonché le modalità
di accoppiamento fornite nell'ANSI C62.45 standard e per burst standard IEC
/ EN 61000-4-4: 2005.

Questa rete presenta un modulo per il test della qualità dell'alimentazione
richiesto da IEC / EN 61000-4-11 e IEC / EN 61000-4-29. Sono disponibili accessori
automatizzati per il collegamento al CDN per eseguire il test di variazione
descritto in IEC / EN 61000-4-11. I parametri del test di variazione di tensione
sono impostati tramite l'interfaccia utente del generatore.

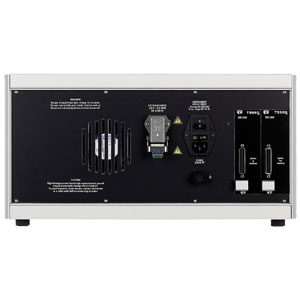

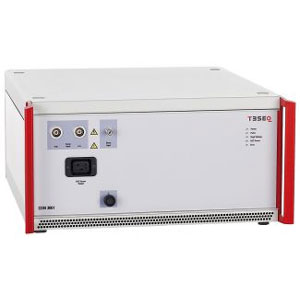

Teseq CDN 3061 Automated single phase Coupling/Decoupling Networks
Teseq CDN 3061 Automated single phase Coupling/Decoupling Networks
Richiedi Informazioni
    • Single phase model with exceeding current range
    • Fully automated Surge and Burst coupling
    • IEC and ANSI coupling
    • High accuracy switching technology
    • Modular and upgradeable to fit new generator architecture
    • CDN 3061-C16: Combined EFT and CWS
    • CDN 3061-C16-PQM: Combined EFT, CWS and Dips, Interrupts and Variations
    • CDN 3061-S16: For combined wave surge (CWS) only
    • EUT voltage: EUT VAC up to 270 VAC rms, line to neutral, EUT VDC
      up to 270 VDC
    • EUT current: 1 x 16 A rms continuous (over temperature protection),
      1 x 25 A rms for 10 min (over temparature protection)
    • Burst voltage: Up to 4800 V
    • Surge voltage: Up to 6600 V
    • Size: W: 449 mm (17.7”), H: 221.5 mm (8.75”, 5 HU), D:
      565 mm (22.2”)
    • Weight: 20 kg (44 lb) approx.
