Narda L1-500, L3-500 Single-path LISN


La L1-500 è una LISN a linea singola capace di supportare fino a 500 Ampere.

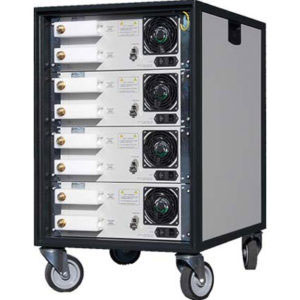

Quattro moduli L1-500, all’interno di un comodo rack con ruote, formano la L3-500, nell’immagine.

L’equivalente del circuito V-rete della L3-500 è 50 ohm // (5ohm + 50μH), adatta per effettuare misure su disturbi condotti nella gamma di frequenza da 9 kHz a 30 MHz.

Compatta e robusta, la L1-500 è stata progettata in modo da poter offrire un costo contenuto. Può essere utilizzata qualunque ricevitore EMI o spectrum analyzer.

La L1-500 e la L3-500 sono pienamente conformi a:

CISPR 16-1-2
VDE 0876
FCC part 15
MIL-STD 461F


L1-500, L3-500 – Singola linea o tre fasi più neutro
L1-500 – Singola linea o tre fasi più neutro English Datasheet L3-500 – Singola linea o tre fasi più neutro English Datasheet L1-500, L3-500 – Singola linea o tre fasi più neutro English Datasheet
Richiedi Informazioni
  • Range di frequenza da 9 kHz a 30 MHz
  • Corrente massima fino a 300 A (continui), 500 A (20 min.)
  • Up to 300 A (continuous); 500 A (20 min.) rated output current
  • Alimentazione da DC a 60 Hz
  • Bobina interna aggiuntiva da 250 µH inseribile
  • Morsetti a vite per un cablaggio sicuro
  • Soddisfa i requisiti di diverse norme tra cui CISPR 16-1-2, VDE 0876, FCC part 15
  • Ventilatore di raffreddamento ad aria
